Как сибирские морозы убивают дорогу
Весной на дорогах Новосибирска и области появляются трещины, волны и просадки. Причина — не только тяжелая техника, но и процесс, который дорожники называют «морозным пучением». Разбираемся, как инертные материалы могут спасти дорогу от разрушения.
Введение: что происходит с дорогой зимой?

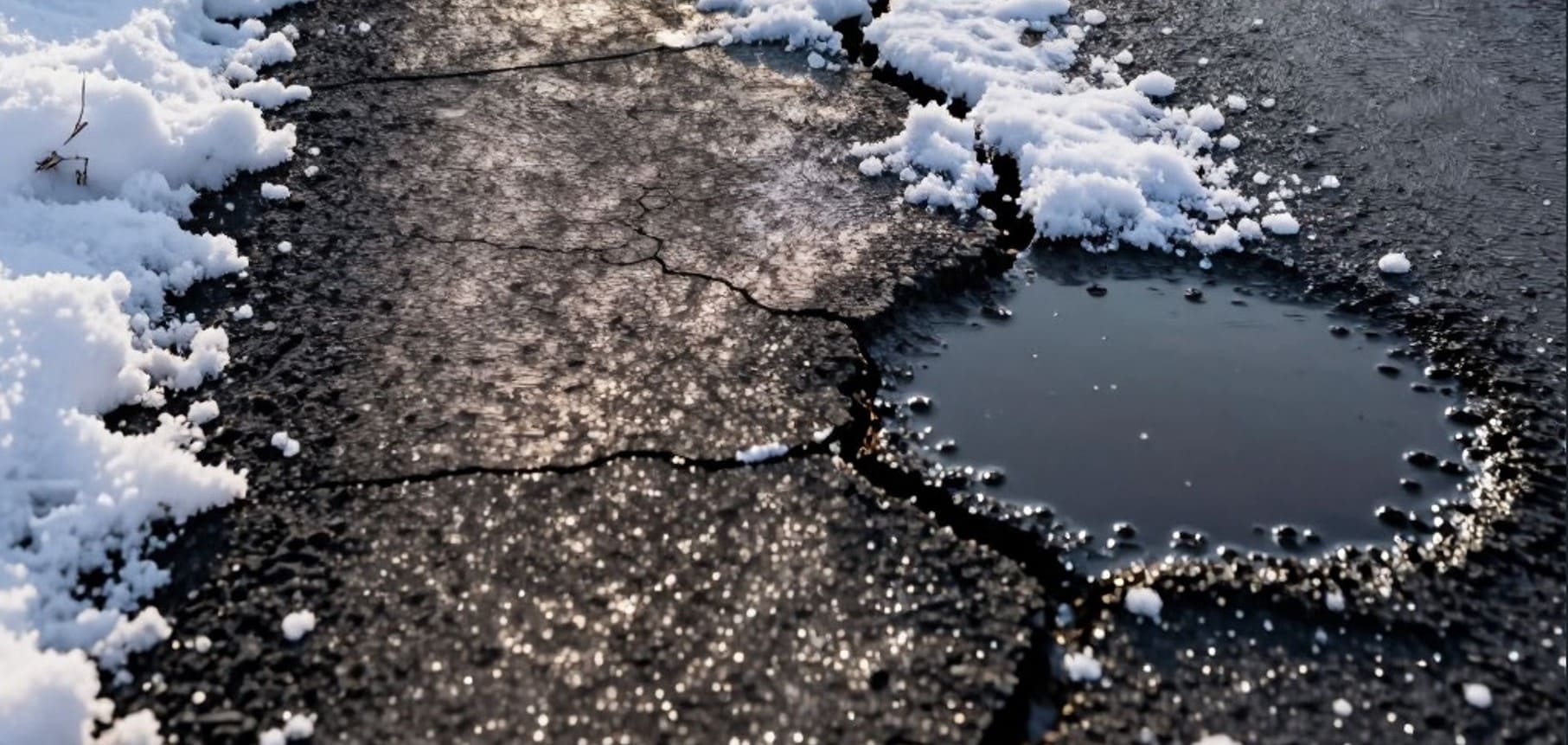

Каждую весну дорожные службы Новосибирской области приступают к ремонту асфальта, который буквально «порвало» после зимы. Трещины, провалы, волнообразные неровности — знакомая картина для любого автомобилиста. Многие считают, что виноваты тяжелые грузовики или качество асфальта. Но настоящий враг скрыт глубже — в земляном полотне.
Сибирские зимы с их морозами до -40°C создают уникальные испытания для дорожных конструкций. Именно в этот период под дорогой запускается разрушительный механизм, который проектировщики называют морозным пучением грунтов.
Механика разрушения: как лед «поднимает» дорогу
Чтобы понять, почему дорога деформируется, нужно заглянуть под асфальт. Основание дороги — это слоистый «пирог», в котором земляное полотно (естественный грунт) играет роль фундамента. Если этот грунт содержит глинистые частицы и влагу, при замерзании начинается процесс, который идет по следующему сценарию:
1. Замерзание воды с расширением. При переходе в лед вода увеличивается в объеме на 9%. Если бы это было единственным фактором, проблема была бы не столь масштабной. Но природа готовит второй, более мощный удар.
2. Миграция влаги к фронту промерзания. Самый опасный механизм — это подтягивание воды из нижних, еще не промерзших слоев грунта к границе промерзания. Процесс идет за счет разницы температур и давлений. В результате у фронта промерзания образуются мощные ледяные линзы, которые, замерзая, поднимают вышележащие слои. Именно этот процесс создает многократно большие деформации, чем простое расширение воды.
3. Неравномерность пучения. Грунт неоднороден по составу, влажность распределяется неравномерно, промерзание идет с разной скоростью на разных участках. В итоге одни участки дороги поднимаются на несколько сантиметров, а соседние остаются на месте. Асфальтобетонное покрытие, не рассчитанное на такие деформации, трескается, теряет ровность, а при оттаивании проседает, образуя ямы и волны.
Чем медленнее происходит процесс промерзания грунтов, тем больше их пучение, так как большие порции воды успевают подтянуться к фронту промерзания.
Классификация грунтов: кто в группе риска?
Дорожные нормативы (СНиП 2.05.02-85*, ОДМ 218.2.017-2011) разделяют грунты на группы по степени пучинистости — от I (непучинистые) до V (чрезмерно пучинистые).
| Группа | Степень пучинистости | Относительное пучение, % | Типичные грунты |
|---|---|---|---|
| I | Непучинистые | до 1 | Пески гравелистые, крупные (содержание частиц <0,05 мм до 2%) |
| II | Слабопучинистые | 1–4 | Пески мелкие (частиц <0,05 мм до 15%), супесь легкая крупная |
| III | Пучинистые | 4–7 | Супесь легкая, суглинки легкие и тяжелые, глины |
| IV | Сильнопучинистые | 7–10 | Пески пылеватые, супесь пылеватая, суглинок тяжелый пылеватый |
| V | Чрезмерно пучинистые | >10 | Супесь тяжелая пылеватая, суглинок легкий пылеватый |
Для Новосибирской области, где распространены суглинки и глинистые грунты, проблема особенно актуальна. На многих участках грунты земляного полотна относятся к III–V группам по пучинистости — то есть к сильно- и чрезмерно пучинистым.
Как инертные материалы защищают дорогу
Бороться с морозным пучением можно двумя способами: либо убрать воду из зоны промерзания, либо заменить пучинистый грунт на непучинистый. И здесь ключевую роль играют инертные материалы (песок, щебень, песчано-гравийные смеси, отсевы дробления). Их задача — выполнить три главные функции:
1. Дренирование — отвести воду до того, как она замерзнет
Самый эффективный способ борьбы с пучением — не допустить накопления воды в зоне промерзания. Для этого используют материалы с высоким коэффициентом фильтрации.
Щебеночно-песчаные смеси (ЩПС) марок С1 и С2 после уплотнения сохраняют систему крупных пор, через которые вода свободно уходит вниз или в стороны. Коэффициент фильтрации качественной ЩПС достигает 5–10 м/сутки и более. Вода не успевает задержаться в слое — значит, нечему замерзать и расширяться.
Геотекстиль часто применяют как разделительный слой под дренирующими материалами. Он предотвращает заиливание (закупорку пор) дренажного слоя мелкими частицами грунта, сохраняя его фильтрующую способность на долгие годы.
2. Замена пучинистого грунта — радикальное решение
На участках с сильнопучинистыми грунтами (глины, суглинки) применяют полную или частичную замену природного грунта на непучинистый материал. Это самый надежный способ защиты.
Что используют:
-
Крупнозернистые пески (I группа по пучинистости)
Толщина заменяющего слоя зависит от глубины промерзания и типа грунта. Для Новосибирской области, где нормативная глубина промерзания составляет 1,5–2,2 м, толщина слоя из непучинистых материалов может достигать 1,0–1,2 м под асфальтобетонным покрытием капитального типа..
3. Морозостойкость — способность материала выдерживать замерзание-оттаивание
Даже при хорошем дренаже часть влаги в материале может сохраниться. Поэтому сами инертные материалы должны обладать морозостойкостью — способностью выдерживать многократные циклы замерзания и оттаивания без разрушения.
Морозостойкость щебня (марка F) определяется количеством выдерживаемых циклов:
-
Гранитный щебень — F300, F400 (выдерживает до 400 циклов)
-
Гравийный щебень — F100, F200
-
Известняковый щебень — F15, F25, F50 (менее стоек)
Для ответственных дорог в Сибири специалисты рекомендуют использовать щебень с морозостойкостью не ниже F100, а лучше F200–F300.
Инновационные решения
Традиционные методы (замена грунта, устройство дренажа) работают, но они дороги и требуют больших объемов материалов. В последние годы появляются новые технологии, которые могут стать прорывом в борьбе с морозным пучением.
Пеностекольный щебень
Одна из самых перспективных разработок — пеностекольный щебень (ПСЩ), производимый из переработанного стекла. Этот материал обладает уникальным сочетанием свойств [7]:
-
Теплопроводность 0,08 Вт/м·К — в 5 раз ниже, чем у керамзита, что позволяет использовать его как теплоизолирующий слой, не давая грунту глубоко промерзать
-
Морозостойкость F300 — выдерживает от -60°C до +30°C без потери свойств
-
Прочность 0,8 МПа — выдерживает давление до 170 тонн на м²
-
Экологичность — производится из стеклобоя, химически инертна
Первый опыт применения на трассе М-11 «Нева» (2024 г.) показал сокращение зимних деформаций на 50% и экономию на ремонте 45 млн рублей в год.
Геосинтетические материалы
Современные георешетки и геотекстили позволяют армировать слабые основания, распределять нагрузку и предотвращать смешивание слоев. Особенно эффективно их применение в комплексе с дренирующими материалами.
Нормативные требования: что нужно знать проектировщику
Дорожные нормативы четко регламентируют, на какой глубине от покрытия должны находиться непучинистые грунты или материалы. Согласно СНиП 2.05.02-85*, для дорожно-климатической зоны III (в которую входит Новосибирская область):
| Тип дорожной одежды | Требуемая толщина слоя из непучинистых материалов от верха покрытия, м |
|---|---|
| Цементобетонное покрытие | 1,0 |
| Асфальтобетонное покрытие (капитальный тип) | 0,8 |
| Облегченный тип покрытия | 0,65 |
| Переходный тип | 0,5 |
При высоком стоянии грунтовых вод толщину защитного слоя увеличивают.
Рекомендации для дорожного строительства в Сибири
Основываясь на опыте и нормативных требованиях, можно сформулировать ключевые принципы защиты дорог от морозного пучения в условиях Новосибирской области:
-
Проводить инженерно-геологические изыскания для определения типа грунтов и уровня грунтовых вод на каждом участке.
-
Применять принцип «водоотвод вместо водонакопления» — использовать дренирующие материалы (крупные пески, ЩПС с высоким коэффициентом фильтрации) в нижних слоях основания.
-
Предусматривать замену пучинистых грунтов на непучинистые в рабочем слое земляного полотна на глубину не менее 0,8–1,0 м от верха покрытия.
-
Использовать геотекстиль как разделительный слой между пучинистым грунтом и дренирующим материалом для предотвращения заиливания.
-
Контролировать морозостойкость инертных материалов — требовать паспорта с указанием марки F для щебня и ЩПС.
-
Рассматривать инновационные решения (пеностекло, геосинтетика) для сложных участков со слабыми грунтами или высоким УГВ.
Вода — главный враг дороги
Знаменитый инженер Джон Макадам, создатель технологии щебеночных оснований, еще в 1820 году сформулировал принцип, актуальный до сих пор: «Если вода просачивается через дорожное покрытие и заполняет естественный грунт, дорога, независимо от толщины покрытия, теряет несущую способность и разламывается на куски».
В сибирских условиях этот принцип работает с удвоенной силой. Морозы до -40°C, глубокое промерзание грунтов (до 2 метров и более), распространение глинистых пучинистых грунтов — все это делает борьбу с водой и ее замерзанием приоритетной задачей дорожного строительства в нашем регионе.
Правильный выбор инертных материалов, устройство эффективного дренажа и, при необходимости, замена пучинистых грунтов на непучинистые — это не «излишества», а необходимые условия долговечности дорог. Экономия на этих этапах оборачивается многократными затратами на весенние ремонты и сокращением межремонтных сроков.
Как показывает практика, дороги, спроектированные и построенные с учетом рисков морозного пучения, служат в 2–3 раза дольше без капитального ремонта. Для Новосибирской области, где ежегодно десятки километров дорог требуют восстановления после зимы, это не просто техническая задача — это вопрос экономической эффективности и безопасности тысяч автомобилистов.
